GEALAN LINEAR bukó-nyíló műanyag ablak

Ár a konfiguráció alapján

Egyedi méretű GEALAN LINEAR műanyag ablak, egy befelé nyíló és buktatható szárnnyal. A nyitásirány, a szín, az üvegezés és a kiegészítő profilok a konfigurátorban választhatók; minden rendelést műszakilag ellenőrzünk.

Rendelhető méretek

Alapkivitel: szélesség 420–1500 mm; magasság 480–1900 mm.

A tartományokon belül nem minden szélesség–magasság páros rendelhető. A megadott milliméteres méretet a rendszer a következő 100 mm-es ársávra kerekíti felfelé; ez az árazás alapja, nem a gyártási méret módosítása. Csak pozitív árat tartalmazó méretsáv választható. A konkrét kombinációt a kalkulált ár vagy a nem rendelhető méret jelzése igazolja.

A határok a szerkezet árazási alapméretére vonatkoznak. Toktoldó, párkányfogadó, illetve oldal- és felülvilágító esetén ellenőrizze a méretösszesítőt is.

Rendelhető árazási méretsávok részletesen

Az alábbi értékek ársávok, milliméterben. A megadott szélesség és magasság felfelé kerekített értékének egyazon sorban kell szerepelnie; a fenti minimális méretek is érvényesek.

Alapkivitel

Magassági ársáv (mm)	Rendelhető szélességi ársávok (mm)
500	500, 600, 700, 800
600	500, 600, 700, 800, 900
700	500, 600, 700, 800, 900, 1000, 1100
800	500, 600, 700, 800, 900, 1000, 1100, 1200
900	500, 600, 700, 800, 900, 1000, 1100, 1200, 1300
1000	500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500
1100	500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500
1200	500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500
1300	500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500
1400	500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500
1500	500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400
1600	500, 600, 700, 800, 900, 1000, 1100, 1200, 1300
1700	500, 600, 700, 800, 900, 1000, 1100, 1200
1800	500, 600, 700, 800, 900, 1000, 1100
1900	500, 600, 700, 800, 900, 1000

Bukó-nyíló ablak konfigurálása

Szélesség (mm) *Milliméterben adja meg.

Magasság (mm) *Milliméterben adja meg.

Nyitásirány *Belső nézetből értendő. Balos: a pántok bal oldalon; jobbos: a pántok jobb oldalon. Az ábra mindkét változatot mutatja, a választás nem tükrözi a képet.

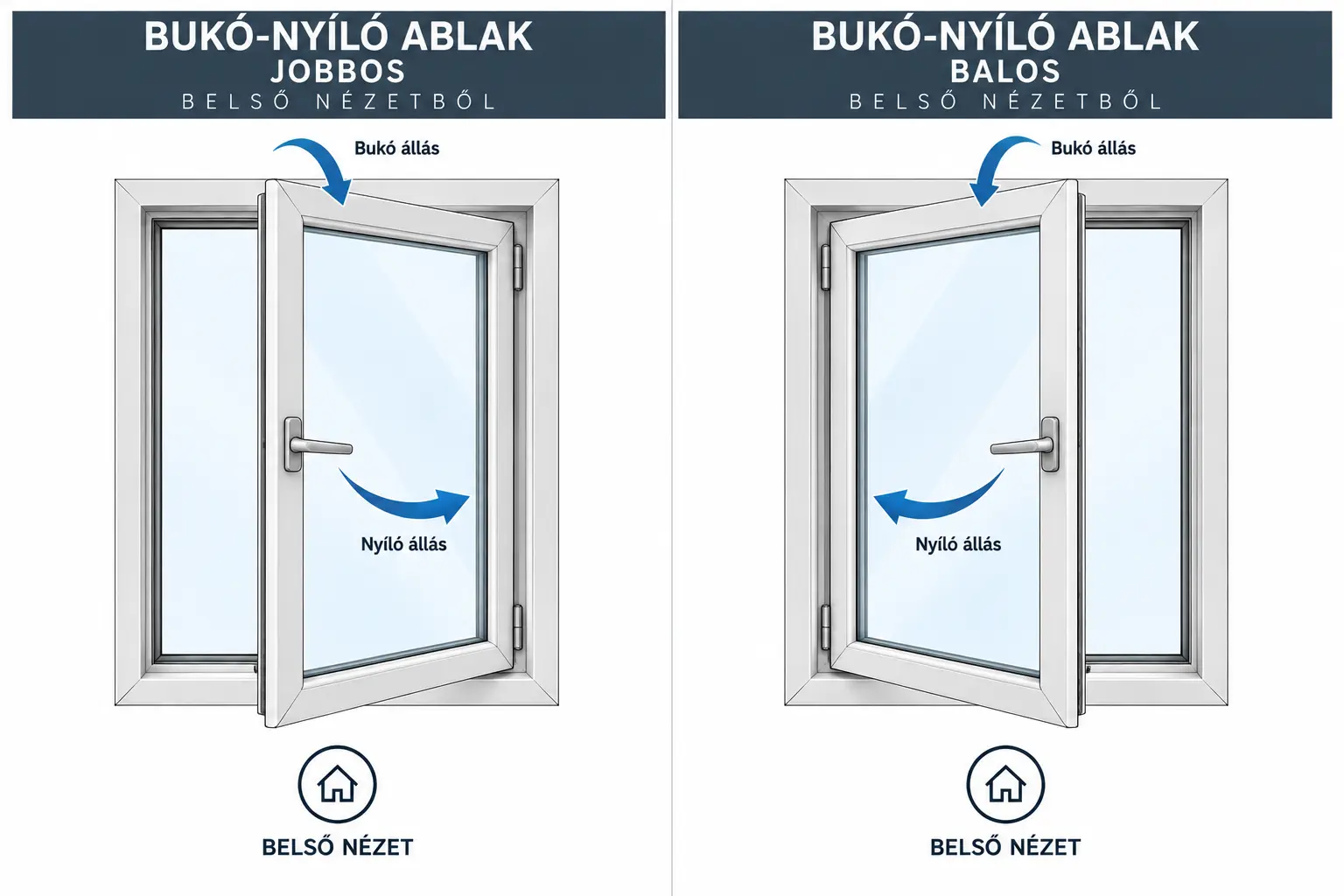

Működési és nyitásirány-ábra A kiválasztott nyílászáró működési és nyitásirány-ábrája

Az ábra a szerkezet működését és a nézet irányát mutatja.

Színkialakítás

Üvegezés

Toktoldók

Bal oldalon

Jobb oldalon

Felül

Alul

A megadott szélesség és magasság: tartalmazza a toktoldó méretét a toktoldó a megadott méreten felül értendő

Párkányfogadó

A megadott magasság: tartalmazza a 30 mm-es párkányfogadót a párkányfogadó a megadott méreten felül értendő

Megjegyzés

A rendelést gyártásba adás előtt műszakilag ellenőrizzük.

Méretek összesítése

Árazás alapmérete:–

Teljes befoglaló méret:–

A teljes befoglaló méret a szerkezet külső mérete, a kiválasztott méretértelmezés szerint figyelembe vett toktoldókkal és párkányfogadóval, bejárati ajtónál az oldal- és felülvilágítóval együtt. Ez nem a falnyílás mérete: a szerkezet és a falnyílás között szerelési hézag szükséges, amelyet a konfigurátor nem számít hozzá és nem von le automatikusan. A szükséges hézagot és a rendelési méretet a helyszíni adottságok és a beépítés módja alapján szakemberrel kell meghatározni. Rendelés előtt ellenőrizze a teljes befoglaló méretet.

Kalkulált ár Adja meg a méreteket

Egyedi rendelés – várható gyártási idő: 3–4 hét

A termékek egyedi rendelésre készülnek. A várható gyártási idő az előleg (teljes előrefizetésnél a teljes összeg) beérkezése és a műszaki jóváhagyás lezárása után indul. Többféle termék rendelése esetén a teljes rendelést egyben adjuk át vagy szállítjuk ki, ezért a leghosszabb feltüntetett gyártási idő az irányadó. Az átvétel vagy kiszállítás pontos időpontját a termékek elkészülésekor külön egyeztetjük.

SKU: GL-BNY-01

Category: Műanyag ablakok, Nyílászárók

Leírás
Vélemények (0)

Leírás

A GEALAN LINEAR bukó-nyíló ablak egyetlen szárnya kétféleképpen használható: oldalra, befelé nyitható, illetve felül befelé buktatható. A bukó állás szellőztetésre, a nyíló állás nagyobb nyitásra és a tisztításhoz használható.

Nyitásirány: belső nézetből a pántok oldala alapján válasszon. Balos kivitelnél a pántok balra, jobbosnál jobbra vannak. A működési ábra mindkét változatot bemutatja.

Adja meg a szélességet és magasságot milliméterben, majd válassza ki a színt, az üvegezést és a szükséges toktoldókat, illetve párkányfogadót.

A teljes befoglaló méret és a falnyílás mérete nem azonos: a beépítéshez szerelési hézag szükséges. A toktoldóknál és a párkányfogadónál jelölje, hogy a megadott méreten belül vagy azon felül értendők, és ellenőrizze a méretösszesítőt. A rendelési méretet a helyszíni adottságok alapján szakemberrel kell meghatározni.

A rendelés leadása még nem jelent automatikus gyártásba adást. Minden konfigurációt műszakilag ellenőrzünk, és eltérés esetén felvesszük a kapcsolatot a vásárlóval.
