GEALAN LINEAR kétszárnyú tokosztott műanyag ablak

Ár a konfiguráció alapján

Egyedi méretű GEALAN LINEAR kétszárnyú, tokosztott ablak, két külön bukó-nyíló szárnnyal. A középső fix tokosztó mindkét szárny kinyitása után is a helyén marad. Minden rendelést műszakilag ellenőrzünk.

Rendelhető méretek

Alapkivitel: szélesség 900–2500 mm; magasság 900–1900 mm.

A tartományokon belül nem minden szélesség–magasság páros rendelhető. A megadott milliméteres méretet a rendszer a következő 100 mm-es ársávra kerekíti felfelé; ez az árazás alapja, nem a gyártási méret módosítása. Csak pozitív árat tartalmazó méretsáv választható. A konkrét kombinációt a kalkulált ár vagy a nem rendelhető méret jelzése igazolja.

A határok a szerkezet árazási alapméretére vonatkoznak. Toktoldó, párkányfogadó, illetve oldal- és felülvilágító esetén ellenőrizze a méretösszesítőt is.

Rendelhető árazási méretsávok részletesen

Az alábbi értékek ársávok, milliméterben. A megadott szélesség és magasság felfelé kerekített értékének egyazon sorban kell szerepelnie; a fenti minimális méretek is érvényesek.

Alapkivitel

Magassági ársáv (mm)	Rendelhető szélességi ársávok (mm)
900	900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2200, 2300, 2400, 2500
1000	900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2200, 2300, 2400, 2500
1100	900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2200, 2300, 2400, 2500
1200	900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2200, 2300, 2400, 2500
1300	900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2200, 2300, 2400, 2500
1400	900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2200, 2300, 2400, 2500
1500	900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2200, 2300, 2400, 2500
1600	900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2200, 2300, 2400, 2500
1700	900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2200, 2300, 2400
1800	900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2200, 2300
1900	900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2200

Tokosztott kétszárnyú ablak konfigurálása

Szélesség (mm) *Milliméterben adja meg.

Magasság (mm) *Milliméterben adja meg.

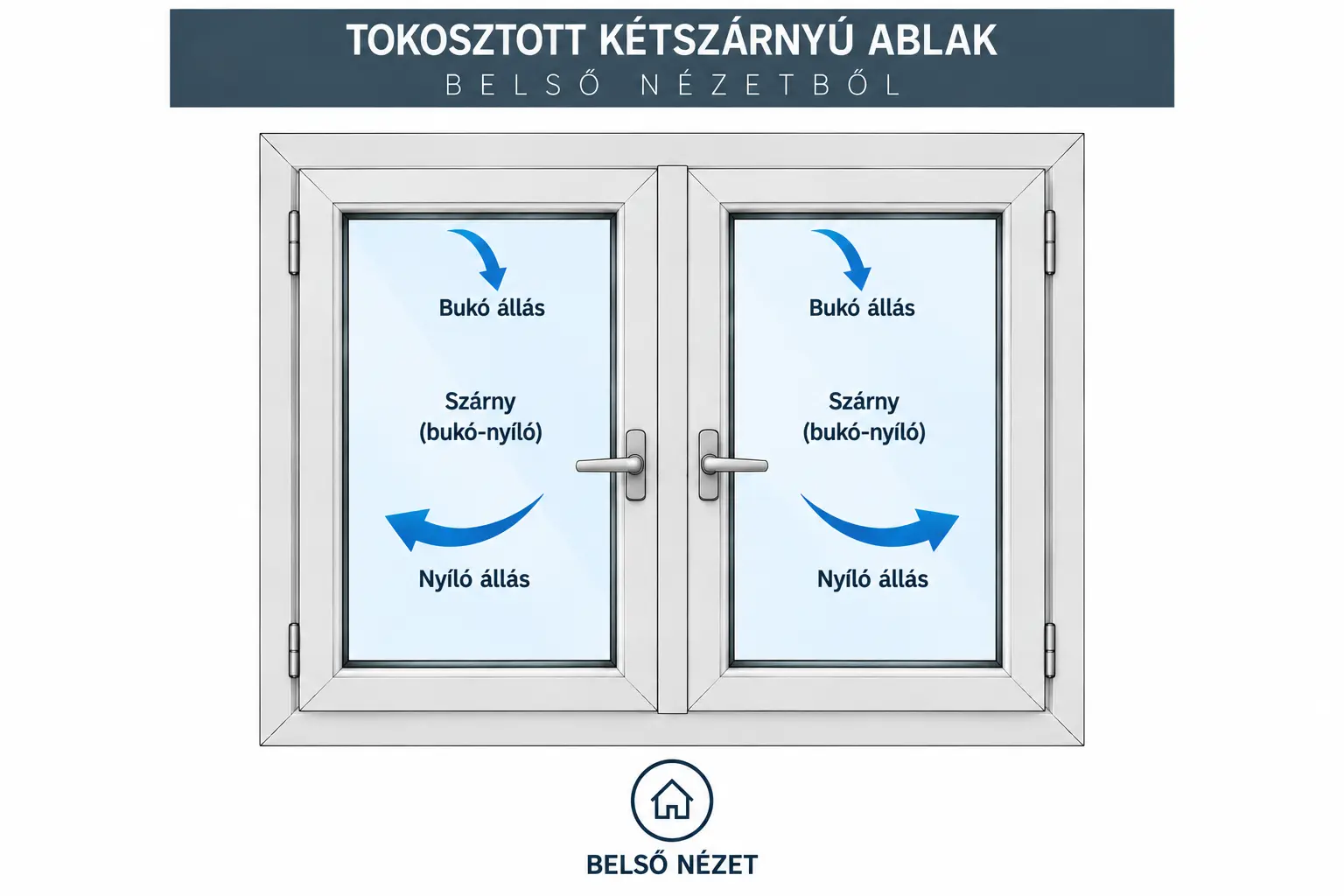

Működési és nyitásirány-ábra A kiválasztott nyílászáró működési és nyitásirány-ábrája

Az ábra a szerkezet működését és a nézet irányát mutatja.

Színkialakítás

Üvegezés

Toktoldók

Bal oldalon

Jobb oldalon

Felül

Alul

A megadott szélesség és magasság: tartalmazza a toktoldó méretét a toktoldó a megadott méreten felül értendő

Párkányfogadó

A megadott magasság: tartalmazza a 30 mm-es párkányfogadót a párkányfogadó a megadott méreten felül értendő

Megjegyzés

A rendelést gyártásba adás előtt műszakilag ellenőrizzük.

Méretek összesítése

Árazás alapmérete:–

Teljes befoglaló méret:–

A teljes befoglaló méret a szerkezet külső mérete, a kiválasztott méretértelmezés szerint figyelembe vett toktoldókkal és párkányfogadóval, bejárati ajtónál az oldal- és felülvilágítóval együtt. Ez nem a falnyílás mérete: a szerkezet és a falnyílás között szerelési hézag szükséges, amelyet a konfigurátor nem számít hozzá és nem von le automatikusan. A szükséges hézagot és a rendelési méretet a helyszíni adottságok és a beépítés módja alapján szakemberrel kell meghatározni. Rendelés előtt ellenőrizze a teljes befoglaló méretet.

Kalkulált ár Adja meg a méreteket

Egyedi rendelés – várható gyártási idő: 3–4 hét

A termékek egyedi rendelésre készülnek. A várható gyártási idő az előleg (teljes előrefizetésnél a teljes összeg) beérkezése és a műszaki jóváhagyás lezárása után indul. Többféle termék rendelése esetén a teljes rendelést egyben adjuk át vagy szállítjuk ki, ezért a leghosszabb feltüntetett gyártási idő az irányadó. Az átvétel vagy kiszállítás pontos időpontját a termékek elkészülésekor külön egyeztetjük.

SKU: GL-2SZ-TOK-BNY-BNY-01

Category: Műanyag ablakok, Nyílászárók

Leírás
Vélemények (0)

Leírás

A GEALAN LINEAR tokosztott kétszárnyú ablak két, egymástól függetlenül működtethető bukó-nyíló szárnnyal készül. Mindkét szárny saját kilinccsel rendelkezik, befelé nyitható és buktatható.

Fix középső tokosztó: a két szárny között a tokhoz rögzített függőleges osztóprofil található. Ez mindkét szárny kinyitásakor is a helyén marad, így a nyílás középen továbbra is két részre osztott.

Eltérés a váltószárnyas kiviteltől: itt mindkét szárny külön is bukó-nyíló, és nincs főszárnyhoz kötött nyitási sorrend. A váltószárnyas változatnál egy bukó-nyíló főszárny és egy nyíló mellékszárny van, amelyek teljes kinyitásakor nem marad fix középső osztó.

A megadott szélesség a teljes kétszárnyú szerkezet szélessége, nem egyetlen szárnyé. Adja meg a méreteket milliméterben, majd válassza ki a színt, az üvegezést és a szükséges toktoldókat, illetve párkányfogadót. Ennél a kialakításnál nincs külön Balos/Jobbos választás: a két szárny működését az ábra mutatja.

A teljes befoglaló méret és a falnyílás mérete nem azonos: a beépítéshez szerelési hézag szükséges. A toktoldóknál és a párkányfogadónál jelölje, hogy a megadott méreten belül vagy azon felül értendők, és ellenőrizze a méretösszesítőt. A rendelési méretet a helyszíni adottságok alapján szakemberrel kell meghatározni.

A rendelés leadása még nem jelent automatikus gyártásba adást. Minden konfigurációt műszakilag ellenőrzünk, és eltérés esetén felvesszük a kapcsolatot a vásárlóval.
