GEALAN LINEAR toló-bukó erkélyajtó

Ár a konfiguráció alapján

Egyedi méretű GEALAN LINEAR toló-bukó erkélyajtó, buktatható és a fix rész elé tolható szárnnyal. A konfigurátorban kétmezős A vagy négymezős C séma választható. Minden rendelést műszakilag ellenőrzünk.

Rendelhető méretek

A séma: szélesség 1800–2800 mm; magasság 2000–2400 mm.

C séma: szélesség 3501–5400 mm; magasság 2000–2400 mm.

A tartományokon belül nem minden szélesség–magasság páros rendelhető. A megadott milliméteres méretet a rendszer a következő 100 mm-es ársávra kerekíti felfelé; ez az árazás alapja, nem a gyártási méret módosítása. Csak pozitív árat tartalmazó méretsáv választható. A konkrét kombinációt a kalkulált ár vagy a nem rendelhető méret jelzése igazolja.

A határok a szerkezet árazási alapméretére vonatkoznak. Toktoldó, párkányfogadó, illetve oldal- és felülvilágító esetén ellenőrizze a méretösszesítőt is.

Rendelhető árazási méretsávok részletesen

Az alábbi értékek ársávok, milliméterben. A megadott szélesség és magasság felfelé kerekített értékének egyazon sorban kell szerepelnie; a fenti minimális méretek is érvényesek.

A séma

Magassági ársáv (mm)	Rendelhető szélességi ársávok (mm)
2000	1800, 1900, 2000, 2100, 2200, 2300, 2400, 2500, 2600, 2700, 2800
2100	1800, 1900, 2000, 2100, 2200, 2300, 2400, 2500, 2600, 2700
2200	1800, 1900, 2000, 2100, 2200, 2300, 2400, 2500, 2600
2300	1800, 1900, 2000, 2100, 2200, 2300, 2400, 2500
2400	1800, 1900, 2000, 2100, 2200, 2300, 2400

C séma

Magassági ársáv (mm)	Rendelhető szélességi ársávok (mm)
2000	3600, 3800, 4000, 4200, 4400, 4600, 4800, 5000, 5200, 5400
2100	3600, 3800, 4000, 4200, 4400, 4600, 4800, 5000, 5200
2200	3600, 3800, 4000, 4200, 4400, 4600, 4800, 5000
2300	3600, 3800, 4000, 4200, 4400, 4600, 4800
2400	3600, 3800, 4000, 4200, 4400, 4600

Toló-bukó erkélyajtó konfigurálása

Szélesség (mm) *Milliméterben adja meg.

Magasság (mm) *Milliméterben adja meg.

Nyitásirány *Belső nézetből értendő. Az A séma ábrája mindkét tolási irányt bemutatja; a Balos/Jobbos választás nem tükrözi a képet. C sémánál mindkét középső szárny mozgatható. A tolószárnyak elhelyezkedését és a kívánt tolási irányt a gyártás előtti műszaki ellenőrzéskor egyeztetjük.

Toló-bukó séma *A séma: két mező: egy bukó-toló szárny és egy fix rész. Nyitáskor a mozgó szárny a fix rész elé tolódik.
C séma: négy mező: két szélső fix rész és két középső bukó-toló szárny. A középső szárnyak kétfelé, a szélső fix részek elé tolódnak.
A séma választásakor az alábbi működési ábra is változik.

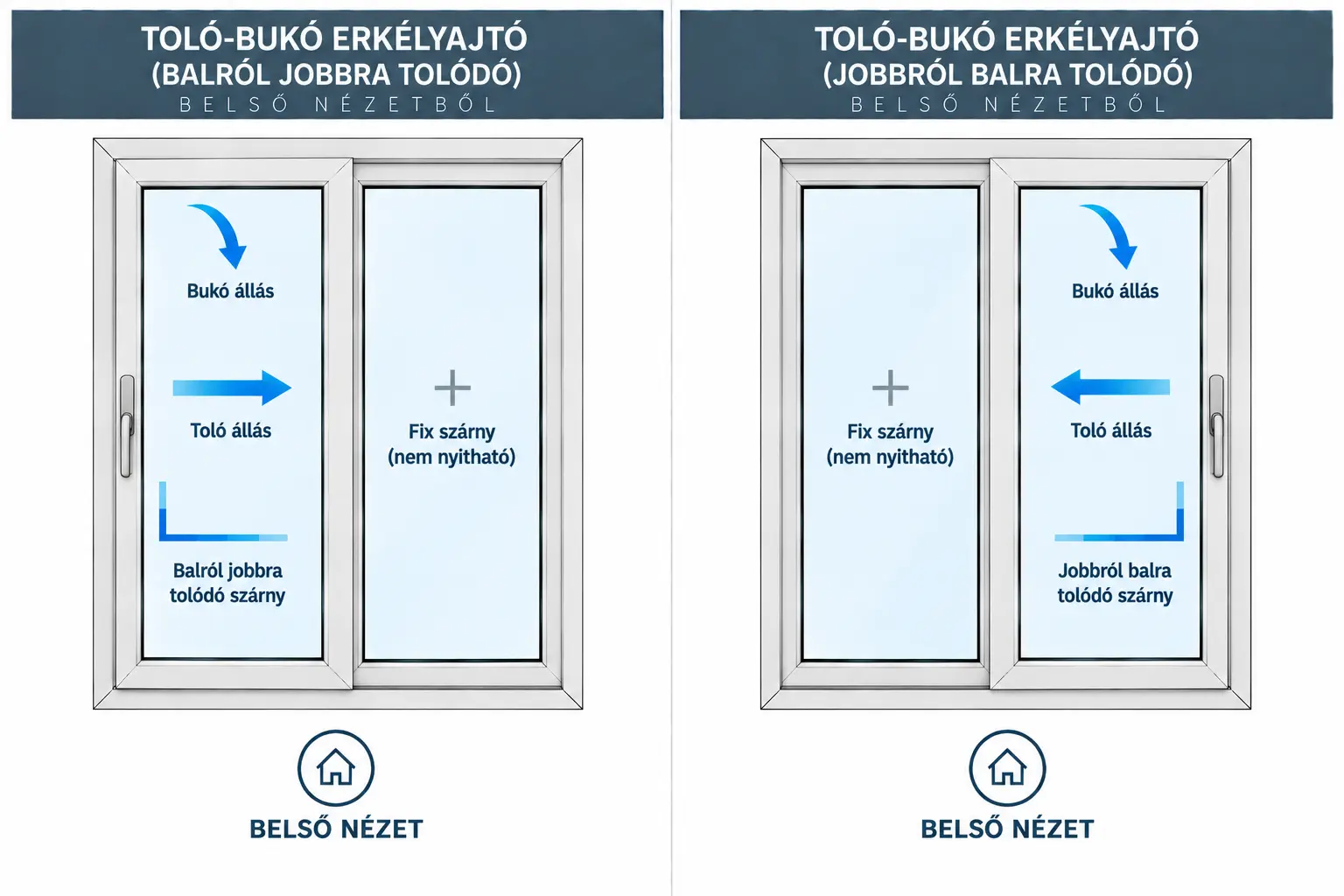

Működési és nyitásirány-ábra A kiválasztott nyílászáró működési és nyitásirány-ábrája

Az ábra a szerkezet működését és a nézet irányát mutatja.

Színkialakítás

Üvegezés

Toló-bukó kiegészítők Átmenő kilincs Kényszerműködtetésű vasalat

Toktoldók

Bal oldalon

Jobb oldalon

Felül

Alul

A megadott szélesség és magasság: tartalmazza a toktoldó méretét a toktoldó a megadott méreten felül értendő

Párkányfogadó

A megadott magasság: tartalmazza a 30 mm-es párkányfogadót a párkányfogadó a megadott méreten felül értendő

Megjegyzés

A rendelést gyártásba adás előtt műszakilag ellenőrizzük.

Méretek összesítése

Árazás alapmérete:–

Teljes befoglaló méret:–

A teljes befoglaló méret a szerkezet külső mérete, a kiválasztott méretértelmezés szerint figyelembe vett toktoldókkal és párkányfogadóval, bejárati ajtónál az oldal- és felülvilágítóval együtt. Ez nem a falnyílás mérete: a szerkezet és a falnyílás között szerelési hézag szükséges, amelyet a konfigurátor nem számít hozzá és nem von le automatikusan. A szükséges hézagot és a rendelési méretet a helyszíni adottságok és a beépítés módja alapján szakemberrel kell meghatározni. Rendelés előtt ellenőrizze a teljes befoglaló méretet.

Kalkulált ár Adja meg a méreteket

Egyedi rendelés – várható gyártási idő: 3–4 hét

A termékek egyedi rendelésre készülnek. A várható gyártási idő az előleg (teljes előrefizetésnél a teljes összeg) beérkezése és a műszaki jóváhagyás lezárása után indul. Többféle termék rendelése esetén a teljes rendelést egyben adjuk át vagy szállítjuk ki, ezért a leghosszabb feltüntetett gyártási idő az irányadó. Az átvétel vagy kiszállítás pontos időpontját a termékek elkészülésekor külön egyeztetjük.

SKU: GL-TB-01

Category: Erkélyajtók, Nyílászárók

Leírás
Vélemények (0)

Leírás

A GEALAN LINEAR toló-bukó erkélyajtó mozgó szárnya szellőztetéshez buktatható, nyitáskor pedig a tok síkjából kiemelve, oldalirányban a fix rész elé tolható. A működést a konfigurátorban megjelenő ábra szemlélteti.

A séma: két mezőből áll: egy bukó-toló szárnyból és egy fix részből. A mozgó szárny nyitáskor a fix rész elé tolódik. Az ábra a két lehetséges tolási irányt mutatja.

C séma: négy mezőből áll: két szélső fix részből és két középső bukó-toló szárnyból. A középső szárnyak kétfelé, a szélső fix részek elé tolódnak. A séma kiválasztásakor a működési ábra is változik.

Az ábrák belső nézetből értendők. A tolószárnyak elhelyezkedését és a kívánt tolási irányt gyártás előtt műszakilag egyeztetjük. A megadott szélesség és magasság a teljes szerkezetre vonatkozik, nem egyetlen szárnyra.

A szín, az üvegezés, az átmenő kilincs, a kényszerműködtetésű vasalat és a kiegészítő profilok a konfigurátorban választhatók. A méretfüggő műszaki figyelmeztetéseket is vegye figyelembe.

A teljes befoglaló méret és a falnyílás mérete nem azonos: a beépítéshez szerelési hézag szükséges. A toktoldóknál és a párkányfogadónál jelölje, hogy a megadott méreten belül vagy azon felül értendők, és ellenőrizze a méretösszesítőt. A rendelési méretet a helyszíni adottságok alapján szakemberrel kell meghatározni.

A rendelés leadása még nem jelent automatikus gyártásba adást. Minden konfigurációt műszakilag ellenőrzünk, és eltérés esetén felvesszük a kapcsolatot a vásárlóval.
